上期我們講了外墻滲漏原因及防水及設計方案。

今日，我們將介紹裝配式建筑外墻的防水設計。

裝配式建筑雖然現在已經不是什么新鮮名詞，但卻方興未艾，成為產業升級的新趨勢，也成為投資新風向。但由于這種建筑是由多個墻板拼接而成，就不可避免墻板間縫隙的產生，給滲水造成隱患。那么這種接縫如何進行防水設計呢？

裝配式混凝土結構體系繁多，防水措施主要由接縫構造防排水及密封材料密封防水兩大基本措施。高度大于15m的裝配式建筑，每隔2～3層，在十字接縫的豎縫中宜設置導水管。

裝配式混凝土結構外墻板分為預制剪力墻板和預制外掛墻板。

外墻防水的原理

為使墻板接縫處具有防水功能，必須綜合考慮：

1、使接縫處盡量少接近雨水；

2、不形成滲流通道；

3、斷絕或減輕水的滲透壓力；

4、將滲入接縫處的雨水迅速引導外流。

接縫處防水有四種基本方法并可以結合使用。

下面，我們將從這兩個方面進行裝配式建筑外墻的防水設計。

一、預制剪力墻板結構

預制剪力墻板：裝配式建筑中承受結構受力的構件之一。按保溫功能分為混凝土實心剪力墻板和混凝土夾心保溫剪力墻板。

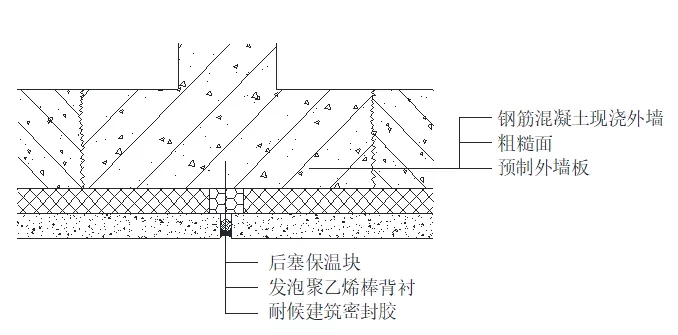

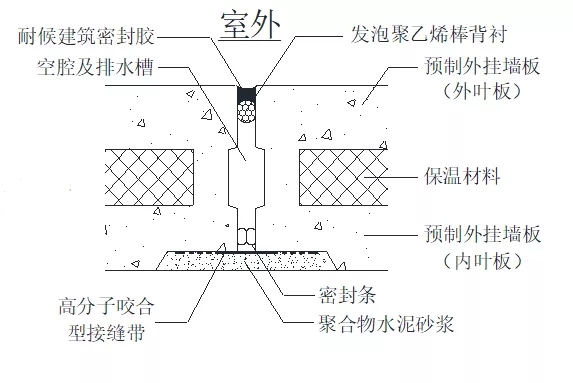

保溫承重一體化的預制裝配整體式剪力墻結構，垂直縫采用結構防水（現澆混凝土）與材料防水（密封膠）結合的兩道防水構造。

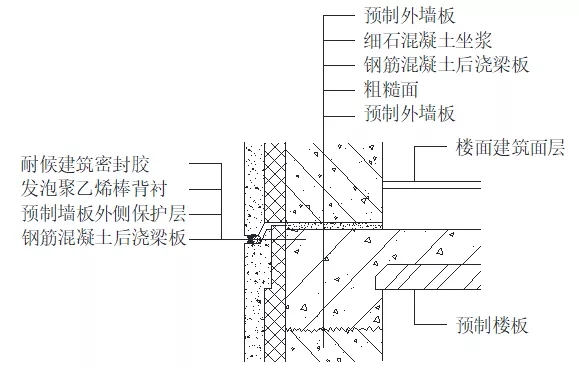

水平縫采用構造防水（空腔排水槽）與材料防水（密封膠）結合的兩道防水。

二、預制外掛墻板

預制外掛墻板：是安裝在主體結構上，起圍護、裝飾作用的非承重預制混凝土外墻板。按保溫功能分為混凝土實心外掛墻板和混凝土夾心保溫外掛墻板。

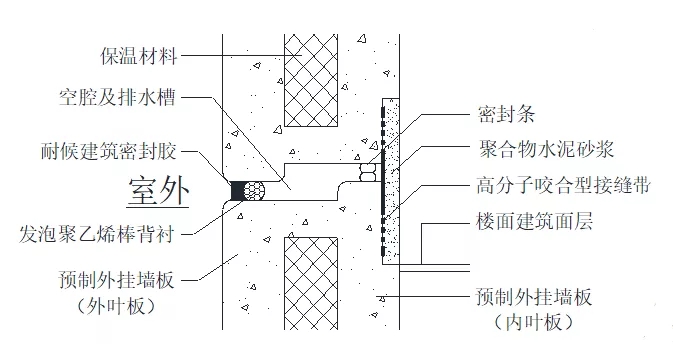

預制外掛墻板裝配式混凝土結構，垂直縫與水平縫迎水面防水措施與剪力墻結構相同，接縫的背水面通常設置定型密封材料（空心氣密條）進行封堵。

另外，在使用材料防水法中，常采用有彈性和附著性的嵌縫材料或襯墊材料封閉接縫，以適應墻板的變形。常用的防水材料主要有改性硅烷密封膠（MS 膠）和聚氨酯密封膠（PU 膠）。

注：本篇部分內容來源于中國建筑防水協會專家委員胡駿教授
